SMD 7-segmenttiset näytötniistä on tullut yksi yleisimmin käytetyistä näyttökomponenteista modernissa elektroniikassa. Nämä kompaktit LED-näyttömoduulit tarjoavat erinomaisen näkyvyyden, energiatehokkuuden ja pitkän aikavälin luotettavuuden teollisista laitteista ja lääketieteellisistä laitteista kuluttajalaitteisiin ja autojen kojetauluihin.
Tässä artikkelissa kerrotaan, miten SMD 7-segmenttiset näytöt toimivat, niiden tärkeimmät edut, yleiset sovellukset, vertailu perinteisiin näyttöteknologioihin, asennusnäkökohdat ja kuinka yritykset voivat valita oikean ratkaisun projekteihinsa. Olitpa insinööri, tuotesuunnittelija, jakelija tai hankintapäällikkö, tämä opas auttaa sinua tekemään tietoisia päätöksiä.

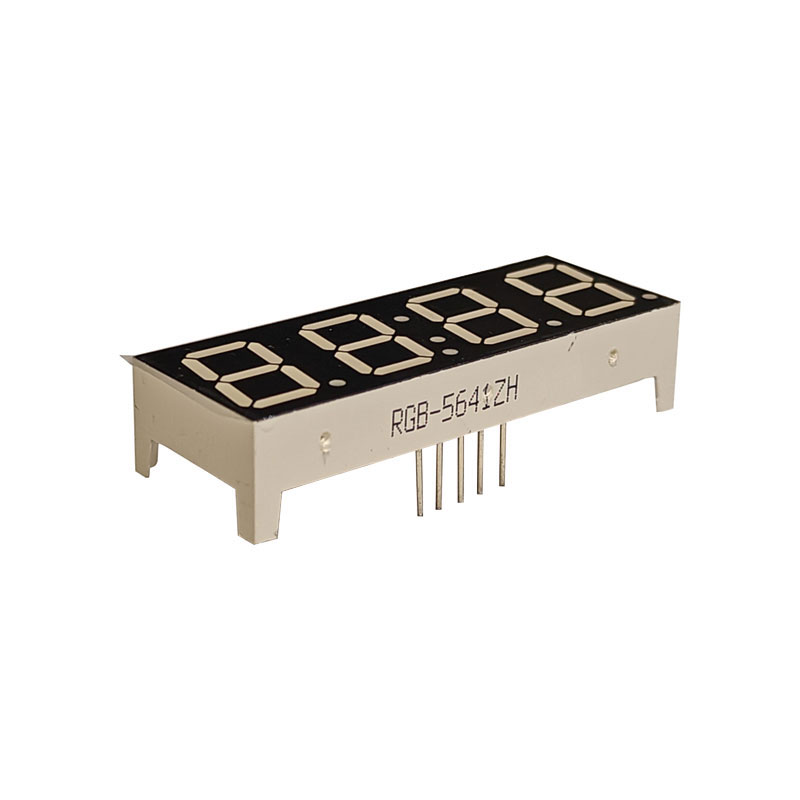

7-segmenttinen SMD-näyttö on kompakti elektroninen näyttökomponentti, joka on suunniteltu käyttämällä SMD (Surface Mount Device) -tekniikkaa. Se koostuu seitsemästä yksittäisestä LED-segmentistä, jotka on järjestetty kahdeksaan kuvioon. Valaisemalla valikoivasti nämä segmentit näyttö voi näyttää numeroita 0-9 ja tiettyjä aakkosmerkkejä.
Toisin kuin perinteiset läpireikänäytöt, SMD-versiot asennetaan suoraan piirilevyn (PCB) pinnalle, mikä mahdollistaa kompaktimman rakenteen, automatisoidun kokoonpanon ja paremman tuotannon tehokkuuden.
| Ominaisuus | Kuvaus |
|---|---|
| Asennustyyppi | Pinta-asennustekniikka (SMT) |
| Näyttömuoto | Numeerinen ja rajoitettu aakkosnumeerinen |
| Valon lähde | LED-tekniikkaa |
| Yhteiset värit | Punainen, vihreä, sininen, valkoinen, keltainen |
Jokaisessa näytön segmentissä on LED. Kun sähkövirta kulkee segmentin läpi, se syttyy. Erilaiset valaistujen segmenttien yhdistelmät muodostavat erilaisia numeroita.
Esimerkiksi:
SMD-näytöt ovat yleensä saatavilla kahdessa sähköisessä kokoonpanossa:
Kaikki katodit on kytketty toisiinsa. Yksittäiset segmentit syttyvät, kun positiivinen jännite kytketään.
Kaikki anodit on kytketty toisiinsa. Segmentit syttyvät, kun ne on kytketty maahan.
Valmistajat ja insinöörit valitsevat SMD 7-segmenttiset näytöt, koska ne tarjoavat useita käyttö- ja valmistusetuja.
Nämä edut tekevät SMD-näytöistä erityisen arvokkaita suuren volyymin tuotantoympäristöissä, joissa tehokkuus ja johdonmukaisuus ovat kriittisiä.
SMD 7-segmenttisiä näyttöjä käytetään monilla teollisuudenaloilla niiden yksinkertaisuuden, kestävyyden ja kustannustehokkuuden vuoksi.
| Teollisuus | Sovellus |
|---|---|
| Kuluttajaelektroniikka | Digitaaliset kellot, laskimet, keittiökoneet |
| Teollisuuden laitteet | Ohjauspaneelit, laskurit, ajastimet |
| Lääketieteelliset laitteet | Valvontajärjestelmät ja diagnostiikkalaitteet |
| Autoteollisuus | Kojelaudan ilmaisimet ja näyttömoduulit |
| Älykodin laitteet | Lämpötilan säätimet ja IoT-tuotteet |
Yksi insinöörien suurimmista päätöksistä on valita SMD-näyttöjen ja perinteisten läpireikämallien välillä.
| Vertailutekijä | SMD näyttö | Läpireiän näyttö |
|---|---|---|
| Kokoonpanomenetelmä | Automatisoitu SMT | Manuaalinen tai aaltojuotto |
| PCB-tila | Kompakti | Suurempi jalanjälki |
| Tuotantonopeus | Nopea kokoonpano | Hitaampi prosessi |
| Mekaaninen lujuus | Kohtalainen | Erittäin vahva |
| Kustannustehokkuus | Erinomainen massatuotantoon | Korkeammat työvoimakustannukset |
Ennen kuin valitset 7-segmenttisen SMD-näytön, insinöörien tulee arvioida huolellisesti useita teknisiä parametreja.
Laajempi katselukulma parantaa luettavuutta eri asennoista.
Kirkkaus vaikuttaa näkyvyyteen päivänvalossa tai voimakkaassa ympäristön valossa.
Alhainen virrankulutus on tärkeää akkukäyttöisille laitteille.
Teolliset sovellukset vaativat näyttöjä, joilla on laaja lämpötilatoleranssi.
Oikean 7-segmenttisen SMD-näytön valitseminen vaikuttaa suoraan tuotteen laatuun, suorituskykyyn ja valmistustehokkuuteen.
Tässä on useita tärkeitä tekijöitä, jotka on otettava huomioon:
Työskentely kokeneen valmistajan kanssa auttaa vähentämään hankintariskejä ja takaa vakaan pitkän aikavälin toimituksen.
Oikea piirilevyasettelu ja asennustavat parantavat merkittävästi näytön suorituskykyä ja tuotannon tuottoa.
Monet näyttövirheet eivät johdu itse näytöstä vaan huonosta piirilevyn suunnittelusta tai vääristä juotosolosuhteista.
| Ongelma | Mahdollinen syy | Ratkaisu |
|---|---|---|
| Epätasainen kirkkaus | Virheellinen virransäätö | Käytä asianmukaisia vastuksia tai ohjaimia |
| Kuolleet segmentit | Huonot juotosliitokset | Tarkista juotoksen laatu |
| välkkyminen | Epävakaa virtalähde | Paranna jännitteen säätöä |
| Ylikuumeneminen | Liiallinen virta | Vähennä käyttövirtaa |
Elektronisten laitteiden pienentyessä ja älykkäämpiä näyttötekniikka kehittyy nopeasti.
Nykyaikaisia 7-segmenttisiä SMD-näyttöjä kehitetään nyt:
Nämä parannukset auttavat valmistajia luomaan luotettavampia ja energiatehokkaampia elektronisia järjestelmiä maailmanlaajuisille markkinoille.
Luotettavat toimitusketjut ovat elektroniikkateollisuudessa välttämättömiä. Ammattimaisen näyttövalmistajan valitseminen tarjoaa etuja, kuten vakaan tuotteen laadun, räätälöidyt ratkaisut, teknisen tuen ja skaalautuvan tuotantokapasiteetin.
Guangzhou RGB Optoelectronic Technology Co., Ltd.on erikoistunut korkealaatuisiin LED-näyttöratkaisuihin teollisuuden, autoteollisuuden, kulutuselektroniikan ja älylaitteiden sovelluksiin. Edistyneiden tuotantoominaisuuksien ja tiukkojen laadunhallintajärjestelmien ansiosta yritys tukee asiakkaita maailmanlaajuisesti luotettavilla näyttötekniikoilla.
Ammattimaiset toimittajat voivat myös auttaa räätälöityjen näyttövärien, numerokokojen, piirilevyjen yhteensopivuuden ja sovelluskohtaisten vaatimusten kanssa, mikä auttaa yrityksiä lyhentämään kehitysaikaa ja parantamaan tuotteiden luotettavuutta.
Kyllä. LED-pohjaiset SMD-näytöt kuluttavat suhteellisen vähän virtaa verrattuna moniin perinteisiin näyttöteknologioihin, joten ne sopivat kannettaviin ja akkukäyttöisiin laitteisiin.
Kyllä. Valmistajat voivat mukauttaa numeron kokoa, väriä, kirkkautta, nastakokoonpanoa ja pakkausta asiakkaan vaatimusten mukaan.
Laadukkaat LED-näytöt voivat toimia kymmeniä tuhansia tunteja oikeissa sähkö- ja lämpöolosuhteissa.
Punaista ja vihreää suositaan yleisesti, koska ne tarjoavat erinomaisen näkyvyyden useimmissa valaistusolosuhteissa.
Täysin. Teollisuusluokan SMD-näytöt on suunniteltu kestämään tärinää, lämpötilan vaihtelua ja pitkiä käyttöjaksoja.
7-segmenttiset SMD-näytöt ovat edelleen yksi elektroniikkateollisuuden käytännöllisimmistä ja kustannustehokkaimmista näyttötekniikoista. Niiden kompakti rakenne, hyvä näkyvyys, alhainen virrankulutus ja yhteensopivuus automatisoitujen valmistusprosessien kanssa tekevät niistä ihanteellisia monenlaisiin sovelluksiin.
Kehitätpä sitten kulutuselektroniikkaa, teollisuuden ohjausjärjestelmiä, lääketieteellisiä laitteita tai autotuotteita, oikean näyttötoimittajan valitseminen voi parantaa tuotteiden laatua ja tuotannon tehokkuutta merkittävästi.
Guangzhou RGB Optoelectronic Technology Co., Ltd.on valmis tukemaan projektejasi ammattimaisilla valmistusominaisuuksilla, räätälöityillä näyttöratkaisuilla ja reagoivalla teknisellä tuella.
Ota yhteyttätänään keskustellaksesi vaatimuksistasi ja löytääksesi ihanteellisen LED-näyttöratkaisun yrityksellesi.

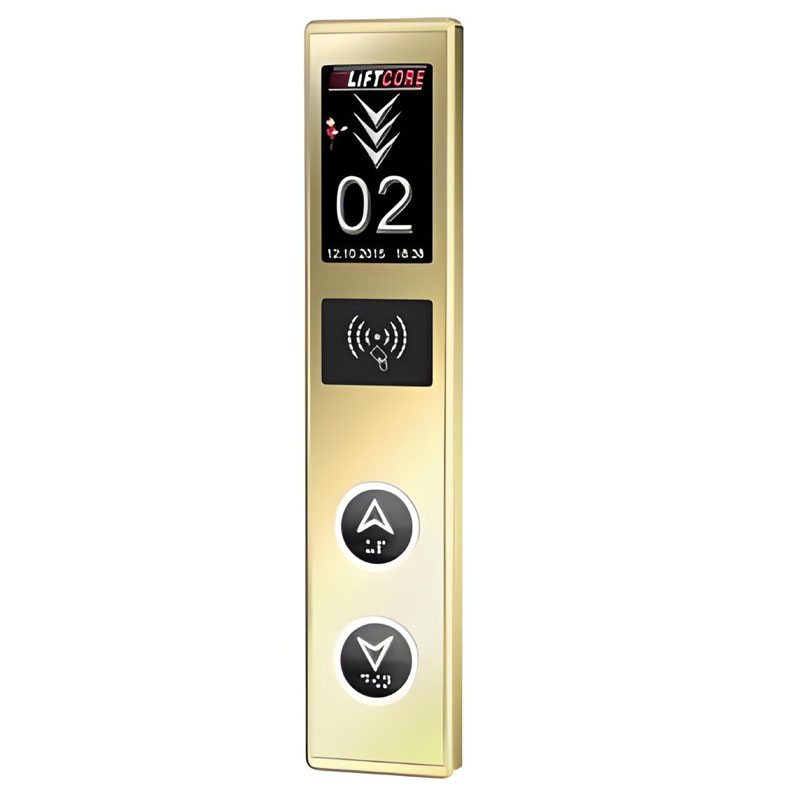

Elevator Digital Color Screen -tekniikka muokkaa nopeasti ihmisten vuorovaikutusta pystysuuntaisten kuljetusjärjestelmien kanssa. Yksinkertaisten lattiaosoittimien lisäksi nämä edistyneet näytöt tarjoavat dynaamista visuaalista kuvaa, reaaliaikaista tietoa, brändäysmahdollisuuksia ja parempaa matkustajaviestintää. Tämä kattava opas tutkii, kuinka nämä näytöt ratkaisevat alan yleisiä ongelmia, kuten huonoa käyttökokemusta, vanhentuneita käyttöliittymiä ja tehotonta tiedonvälitystä, samalla kun ne parantavat turvallisuutta, sitoutumista ja toiminnan tehokkuutta.
